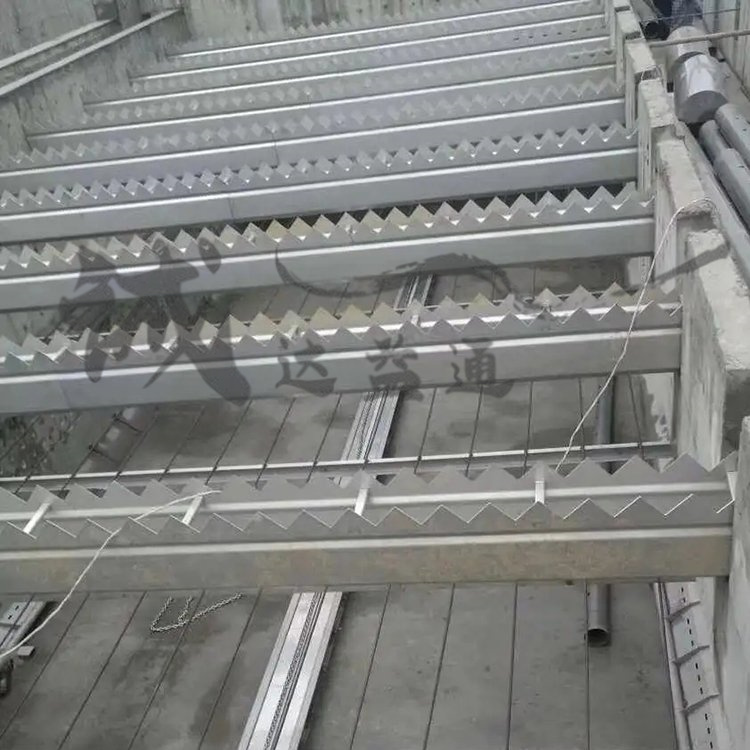

集水槽為地面式鋼筋混凝土結構，百萬機組集水槽的高度在14 ~23 m，根據高位收水冷卻塔淋水構架的柱網間距，沿集水槽縱向布置暗框架，暗框架頂梁上擱置單層配水槽，暗框架沿高度方向從上至下一定間距設置拉梁。暗框架與集水槽形成一個整體，共同受力。

集水槽主要承受集水槽內的內水壓力作用，其次是單層配水槽傳來的集中荷載及風荷載。內水壓力隨水深增加，壓力越大，在內水壓力作用下，集水槽壁板同時承受彎矩與拉力作用。采用傳統平面假定方法不易準確計算出集水槽壁板承受的拉力，且不能根據水壓力的特點進行變截面設計，同時忽略了暗框架與集水槽壁板作為一個整體，共同承受內水壓力。

對于暗框架而言，采用傳統平面假定計算，暗框架布置間距范圍的內水壓力全部由暗框架承受。由此計算計算出的暗框架結構尺寸偏大，忽略了集水槽側壁共同受力的作用，計算方法偏保守。不能達到優化設計，節省工程造價的目的。

對于集水槽的樁基布置，傳統的豎向荷載平均法計算出的樁數偏多，不易準確計算出樁承受的水平力。由集水槽結構形式及受力特點分析可以看出，集水槽各部分構件之間是相互協同作用，共同承受集水槽內水壓力及其他荷載。平面假定簡化計算只能顧此失彼，不能進行整體計算。因此，為準確真實地模擬集水槽結構整體受力的特性，滿足結構優化設計的目的，集水槽的結構設計有必要采用三維有限元整體分析計算。
